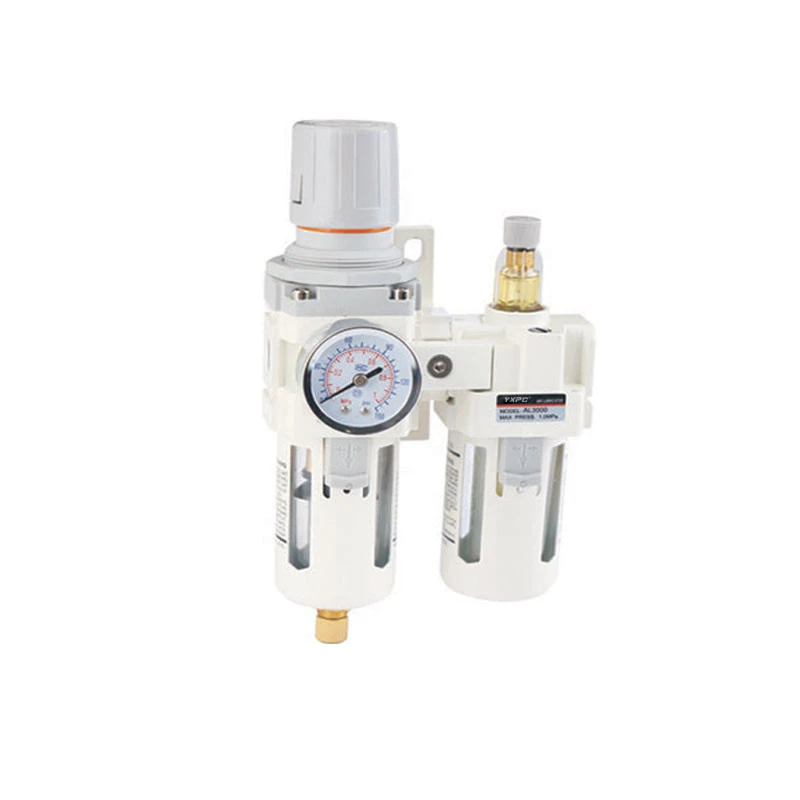

unit frl pneumatik kompresor udara
AC4010-04 lubricator pengatur filter frl unit
SMC type Air Source Treatment Unit Combination frl pneumatic
Pemisah minyak air frl unit pneumatik Dengan pengukur tekanan
Ukuran port G1/2", elemen filter cooper penuh
Tiriskan otomatis tersedia
Unit Frl dalam sistem pneumatik
Fungsi
| pengantar |
Manufaktur, makanan, pengerjaan kayu, pembuatan kertas, dan industri lainnya akan menggunakan udara terkompresi sebagai energi, sehingga perangkat pengolahan udara sangat penting. Unit frl pneumatik kompresor udara terdiri dari filter udara (pemisah air) dan katup penurun tekanan (katup pengatur tekanan). Fungsi utama katup pengurang tekanan adalah untuk menstabilkan tekanan sumber udara, membuat sumber udara mencapai keadaan konstan, dan mengurangi kerusakan pada katup dan aktuator yang disebabkan oleh perubahan tekanan udara yang tiba-tiba. Fungsi utama filter udara (filter udara pemisahan air) adalah untuk membersihkan sumber udara yang tercemar, menyaring air dan kotoran di udara terkompresi, dan mencegah air dan kotoran memasuki peralatan dengan gas.
Fitur
Elemen filter unit frl pneumatik kompresor udara terbuat dari tembaga, dengan akurasi penyaringan yang tinggi dan penggantian yang lebih mudah.
Tutup pelindung tidak hanya meningkatkan visibilitas tetapi juga meningkatkan keamanan.
Bodi paduan aluminium kompak dan tahan benturan, dan perawatan penyemprotan plastik membuatnya lebih tahan korosi.
Fungsi pengatur tekanan dan penstabil diri dapat membuatnya lebih stabil dan mencegah gerakan abnormal atau kebocoran udara.
| Cara memesan |
A | C | 4010 | -04 | D |
Seri | Kode Fungsi | Kode Spesifikasi | Lubang Pipa Bersama | Tipe Drian |
Seri | Kombinasi FRL | 2010 | 02:G1/4" | Kosong: Pembuangan Diferensial |
| - | - | 3010 | 03:G3/8" | D: Pembuangan Otomatis |
| - | - | 4010 | 04:G1/2" | - |
| - | - | 5010 | 06:G3/4" | - |
| - | - | - | 10:G1" | - |
| Parameter produk |
Pola | AC2010-02 AC2010-02D | AC3010-03 AC3010-03D | AC4010-04 AC4010-04D | AC5010-06 AC5010-06D | AC5010-10 AC5010-10D |
Ukuran port RC(PT) | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
Ukuran port pengukur tekanan | 1/8" | 1/4" | |||
Laju aliran (L/Min) | 550 | 2000 | 4000 | 5500 | 5500 |
Tekanan bukti | 1,5Mpa(15,3kgf/cm²) | ||||
Tekanan operasi maks | 1.0Mpa(15,3kgf/cm²) | ||||
Suhu sekitar & cairan | 5 ~ 60 derajat | ||||
Tingkat filtrasi nominal | 40µm | ||||
Kisaran tekanan yang dapat disesuaikan | 0.05~0.85 | ||||
Pengukur tekanan | Y40-01 | Y50-02 | |||
| Dimensi keseluruhan |
| Keterangan lebih lanjut |
 |  |
| Tindakan pencegahan |
1) unit frl pneumatik kompresor udara harus dipasang pada kolom tetap dan tidak dapat diperbaiki dengan tali.
2) Posisi pemasangan dua bagian harus mudah diperbaiki dan dirawat.
3) Tambahkan oli ke lubricator dan tambahkan oli turbin No. 1 (ISOVG32)
4) Hubungkan pipa saluran masuk dan keluar, yang bisa lurus atau bengkok, tidak perlu menambahkan katup throttle di saluran masuk dan keluar
5) Pipa masuk dihubungkan ke saringan udara, dan pipa keluar dihubungkan ke pelumas
6) Sesuaikan tekanan udara sesuai kebutuhan.
